一、小細黑色金屬管檢測的核心痛點與技術突破

（一）低反光表面的成像難題破解

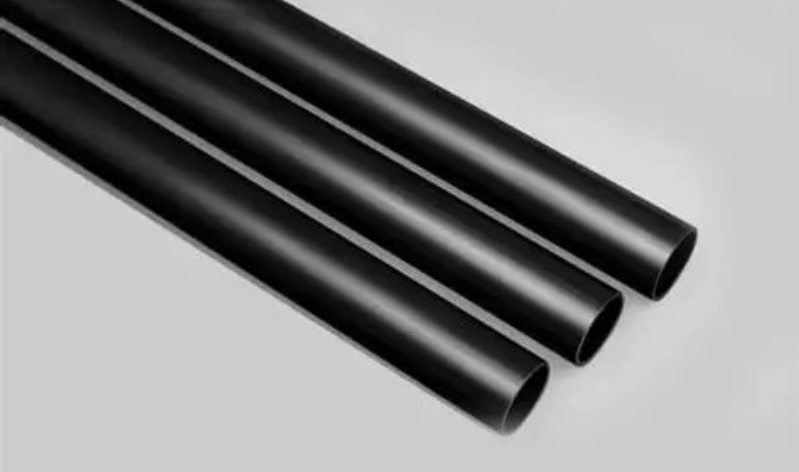

黑色金屬管表面吸收率高、反光率不足 3%，傳統視覺檢測易出現 “成像模糊”“缺陷漏檢” 問題。針對這一痛點，檢測設備采用偏振光 + 多光譜 LED 協同照明系統：通過偏振片過濾漫反射雜光，配合 450nm-940nm 波段可調光源，精準匹配不同材質（如不銹鋼 304、精密合金）的光譜特性。例如檢測醫療用 φ3mm 黑色金屬導管時，可通過藍光增強管壁劃痕對比度，使 0.08mm 微小缺陷成像清晰度提升 40%，解決 “暗面難檢” 問題。

（二）高速傳輸下的動態檢測技術

小細金屬管（管徑 φ2-φ15mm）生產時多采用連續拉拔工藝，傳輸速度可達 8m/min，傳統靜態檢測易產生 “運動拖影”。設備創新集成CMOS 線陣相機 + 動態補償算法：相機幀率提升至 2000fps，每毫米管長采集 120 個像素點，同時通過旋轉編碼器實時捕捉管體運動速度，動態調整曝光時間（最短 0.5μs）。某航空導管廠商應用后，實現 “8m/min 傳輸速度下無模糊成像”，檢測節拍較傳統設備縮短 60%，適配高速生產線需求。

（三）小樣本缺陷的智能識別方案

黑色金屬管缺陷（如微小裂紋、針孔）樣本稀缺，傳統深度學習模型易過擬合。設備引入聯邦學習 + 遷移學習雙算法框架：在不共享企業數據的前提下，聯合 10 + 行業客戶的缺陷數據優化模型，同時將通用金屬缺陷模型遷移至細管檢測場景。實際測試中，僅需 50 組凹陷缺陷樣本，即可實現 98.7% 的識別準確率，解決 “小樣本難訓” 痛點，尤其適配新品研發階段的檢測需求。

二、全場景檢測流程：從原料到成品的閉環管控

（一）原料入廠：材質與基礎尺寸預檢

材質一致性檢測：通過高光譜相機采集管體光譜曲線，與標準材質數據庫比對，識別混料（如將 430 不銹鋼誤判為 316L）風險，杜絕 “材質錯用” 導致的后續失效；

初始尺寸篩查：采用激光三角測量技術，快速檢測管體外徑、壁厚偏差（精度 ±0.01mm），對超差原料直接標記，避免進入后續加工環節造成浪費。

（二）生產過程：在線實時質量監控

工序間聯動檢測：與拉拔、焊接等工序同步，在管體冷卻后立即進行表面檢測。例如焊接工序后，設備通過 “同軸光 + 斜射光” 雙光源，實時識別焊瘤、未熔合缺陷，發現問題 0.05 秒內觸發工序停機，減少不合格品批量產生；

環境適應性調整：針對車間油污、粉塵干擾，設備搭載自動清潔鏡頭模塊（每 2 小時自動擦拭）與防塵罩（IP66 防護），在汽車油管生產線測試中，連續 72 小時檢測準確率穩定在 99% 以上。

（三）成品出廠：全維度合規判定

全尺寸終檢：結合結構光掃描與接觸式測頭，檢測管口倒角、直線度等形位公差，生成符合 ISO 13919-2 標準的尺寸報告，支持客戶定制化參數（如醫療導管需滿足 “壁厚差≤0.03mm”）；

缺陷追溯管理：為每根合格管體生成唯一二維碼，掃碼可查看檢測時間、缺陷位置（精確到 ±0.5mm）、檢測人員等信息，某醫療器械客戶應用后，實現 “售后質量問題 10 分鐘內定位生產環節”。

三、典型缺陷專項解決方案：針對性破解行業難題

（一）醫療導管：微小針孔與鍍層缺陷檢測

醫療用黑色金屬導管（如介入治療導管）需無針孔（孔徑≤0.05mm）且鍍層均勻。設備采用真空環境下視覺 + 負壓檢測：將管體置于負壓艙，針孔處會產生氣泡，通過高速相機捕捉氣泡軌跡，同時用白光干涉儀檢測鍍層厚度（精度 ±0.1μm），杜絕 “鍍層脫落導致的生物相容性風險”，已通過某三甲醫院臨床使用驗證。

（二）航空導管：高溫疲勞裂紋檢測

航空發動機用黑色金屬細管長期處于 300℃+ 高溫環境，易產生疲勞裂紋（深度≤0.1mm）。設備創新使用紅外熱成像 + 視覺融合技術：通過加熱管體至 50℃，裂紋處熱傳導異常，紅外圖像可定位疑似區域，再用高分辨率相機確認裂紋形態，檢測準確率達 99.1%，適配航空工業嚴苛標準。

（三）汽車油管：內壁雜質與凹陷檢測

汽車燃油管內壁若有雜質（如金屬碎屑）或凹陷，易導致油路堵塞。設備采用內窺鏡 + 旋轉掃描技術：將 φ1.5mm 微型內窺鏡伸入管內，配合管體 360° 旋轉，實時傳輸內壁圖像，通過灰度差算法識別 0.1mm 雜質與 0.05mm 凹陷，某車企應用后，油路故障反饋率下降 75%。

四、設備核心價值：行業定制化與成本優化

（一）分行業定制能力

醫療領域：設備接觸管體部分采用食品級不銹鋼，支持紫外消毒，滿足 GMP 認證要求；

航空領域：配備耐高溫鏡頭（-40℃-120℃）與抗振動結構，通過 AS9100 航空質量管理體系認證；

汽車領域：兼容產線 MES 系統，可自動同步生產訂單號，實現 “檢測 - 生產 - 追溯” 無縫銜接。

（二）降本增效實際案例

某精密金屬管廠商引入設備后：

人工檢測成本降低 85%（原需 6 名檢測員，現僅需 1 名設備運維人員）；

不合格品返工率從 12% 降至 0.8%，每年減少材料浪費成本約 120 萬元；

檢測報告生成時間從 2 小時縮短至 10 秒，滿足客戶 “即時交付檢測證明” 需求。

五、未來展望：數字孿生與預測性檢測

隨著工業 4.0 發展，設備將進一步融合數字孿生技術：構建小細黑色金屬管的虛擬模型，實時映射檢測數據，通過 AI 預測管體在使用過程中可能出現的缺陷（如根據壁厚偏差預測疲勞壽命）。同時開發 “移動端檢測監控系統”，客戶可通過手機查看實時檢測數據，實現 “遠程質控”，為金屬管行業提供更智能的質量保障方案。
